CB đảo chiều tự động là 1 dạng Cầu dao đảo chiều được cải tiến sử dụng trong những thiết bị điện dân dụng dùng để đóng ngắt mạch điện. Ngày nay, dòng sản phẩm này được sử dụng rộng rãi và phổ biến trong nhiều hộ gia đình để đảm bảo an toàn cho người dùng cũng như hệ thống điện.

1. CB đảo chiều tự động là gì?

CB đảo chiều tự động là sự kết hợp giữa Cầu dao đảo chiều và CB đóng ngắt tự động (MCB - Miniature Circuit Breaker). Trong đó:

Cầu dao đảo chiều được hiểu là một khí cụ điện dùng để đóng cắt mạch điện bằng cách thủ công đồng thời thiết bị điện này còn được sử dụng trong các mạch điện có công suất dưới 500V.
Trong khi đó CB đóng ngắt tự động có chức năng ngắt mạch điện khi xảy ra sự cố ngắn mạch hoặc quá tải.

Như vậy CB đảo chiều tự động là 1 sản phẩm không thế thiếu cho các công trình, nhà xưởng, trung tâm thương mại khi cần chuyển đổi nguồn điện phù hợp với mục đích sử dụng tại từng thời điểm.

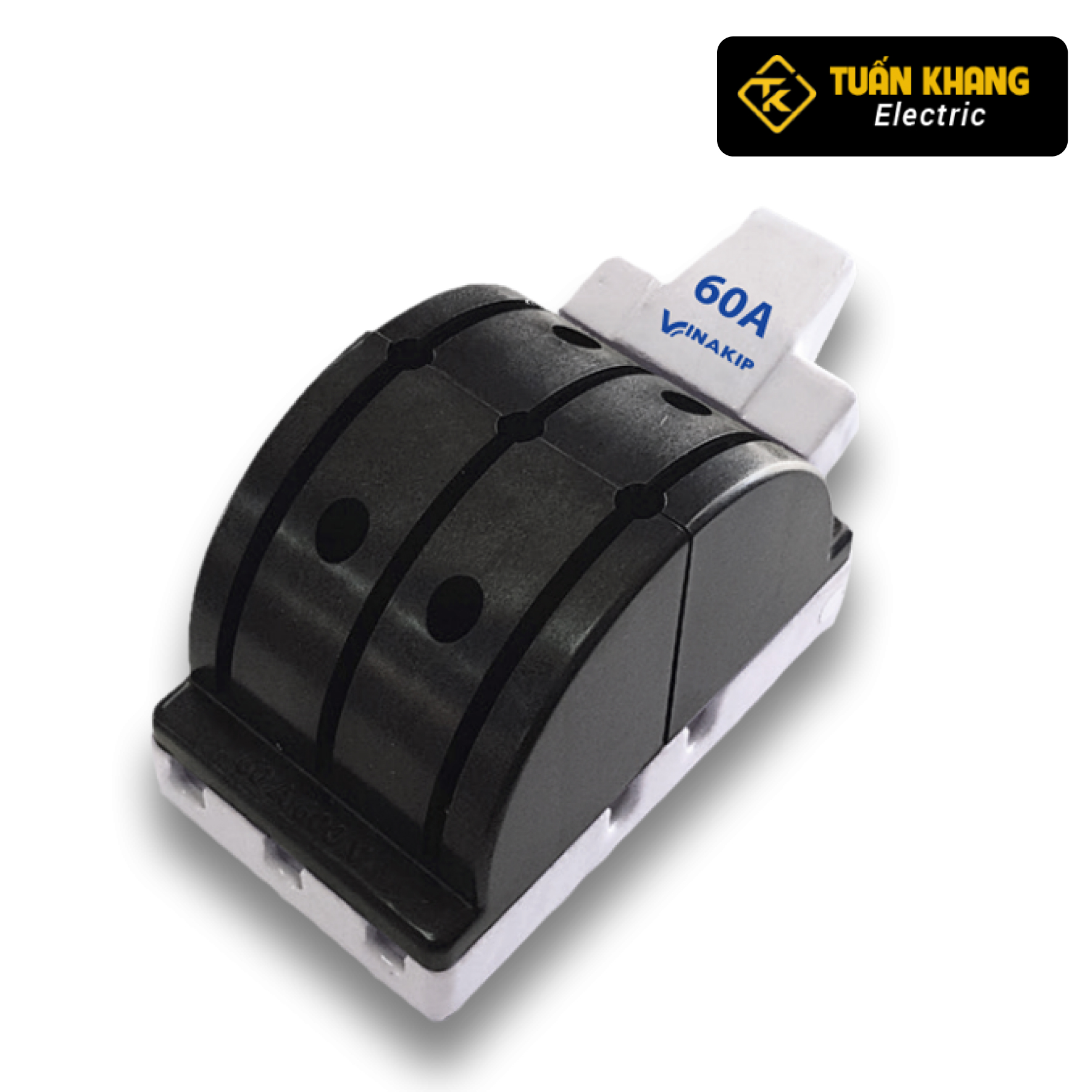

Cầu dao đảo

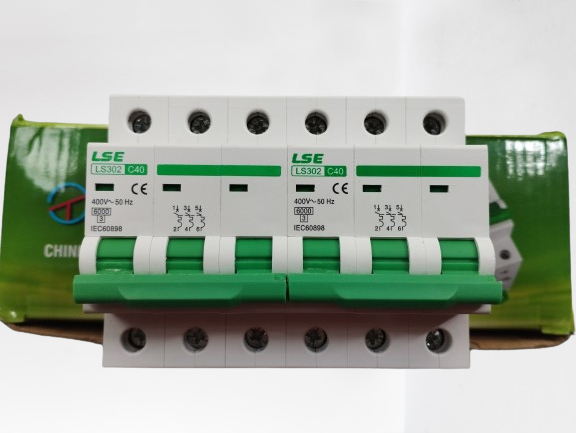

CB đảo chiều

>>>> Đọc thêm:

CB cóc - Cầu dao tự động ngắt mạch an toàn cho người dùng

Công dụng của CB Tep (MCB) trong đời sống

Cách sử dụng CB đảo chiều:

Tuỳ vào loại CB đảo chiều sẽ có cách sử dụng khác nhau:

CB đảo chiều dạng đơn (3 cực):

CB đảo chiều với 3 mức độ chuyển đổi dòng điện khác nhau theo cách mà người dùng muốn sử dụng nhất thông qua việc gạt cầu dao lên mức cao nhất thì câu dao sẽ tự động lấy lưới điện quốc gia, khi gạt CB cho đến mức thấp nhất thì cầu dao sẽ sử dụng nguồn điện do chính máy phát điện cung cấp, khi cho cầu dao dừng ở mức độ giữa thì sẽ ngắt điện hoàn toàn.

CB đảo chiều dạng đôi (4 cực):

CB đảo chiều dạng đôi (4 cực) sẽ sử dụng như 1 bộ CB gồm 2 cầu dao, thông qua việc gạt bên thì thì sẽ chọn sử dụng dòng điện bên đó. Nguồn điện chính (nguồn bên trái) sẽ tự động được gạt xuống khi nguồn điện phụ được gạt lên.

CB đảo chiều 2 pha

2. Cấu tạo và nguyên lý hoạt động của CB đảo chiều tự động:

2.1. Cấu tạo của CB đảo chiều tự động:

CB đảo chiều tự động là sử kết hợp của sản phẩm cầu dao tự động (Circuit Breaker) và cầu dao đảo, với chức năng chính là phân chia 2 nguồn điện riêng biệt cũng như bảo vệ an toàn cho thiết bị.

Khung cơ sở: Là phần cơ bản của thiết bị, chịu trách nhiệm chứa các bộ phận khác nhau và cung cấp sự ổn định cho hệ thống.
Các cầu dao (Switches): CB đảo chiều tự động có hai hoặc nhiều cầu dao để kết nối với các nguồn điện khác nhau. Mỗi cầu dao thường có thể được điều khiển bằng một cơ cấu hoạt động tự động hoặc bằng điện.
Bộ điều khiển tự động (Automatic Control Unit): Đây là bộ phận quan trọng của CB, có nhiệm vụ theo dõi trạng thái của các nguồn điện và tự động chuyển đổi giữa chúng khi cần thiết. Bộ điều khiển thường được trang bị các cảm biến để đo lường các thông số như điện áp, dòng điện, và tần số.
Bộ chuyển đổi (Switching Mechanism): Được điều khiển bởi bộ điều khiển, bộ chuyển đổi thực hiện việc mở và đóng các cầu dao tương ứng để chuyển đổi giữa các nguồn điện.
Các bảo vệ (Protection Devices): CB đảo chiều tự động thường được trang bị các bảo vệ để đảm bảo an toàn cho hệ thống điện và các thiết bị kết nối. Các bảo vệ này có thể bao gồm bảo vệ quá tải, bảo vệ quá áp, và các loại bảo vệ khác.

2.2. Nguyên lý hoạt động của CB đảo chiều tự động:

Khi thao tác với cầu dao, nhờ vào hệ thống lưỡi dao và kẹp nên mạch điện được đóng ngắt an toàn. Trong quá trình ngắt mạch, cầu dao thường xảy ra hồ quang, người sử dụng cần thực hiện dứt khoát để hạn chế sinh ra hồ quang.
Cầu dao đảo chiều với 3 mức độ chuyển đổi dòng điện khác nhau nên sẽ hoạt động theo cách mà người dùng muốn sử dụng nhất thông qua việc gạt cầu dao lên mức cao nhất thì câu dao sẽ tự động lấy lưới điện chung đó là lưới điện quốc gia mà mọi người đang sử dụng.
Ngoài việc này ra thì khi cho cầu dao dừng ở mức độ giữa thì sẽ ngắt lưới điện quốc gia cùng với nguồn điện ở máy phát điện còn khi gạt cho đến mức thấp nhất thì cầu dao chỉ duy nhất sử dụng nguồn điện do chính máy phát điện cung cấp mà thôi.

3. Một số lưu ý khi sử dụng CB đảo chiều tự động:

Bên cạnh một số lưu ý khi lựa chọn mua sản phẩm cũng như đơn vị cung cấp, sản xuất uy tín và chất lượng thì người dùng cũng cần chú ý đến cách sử dụng cầu dao đảo chiều phù hợp với hệ thống điện trong nhà mình.

Cấu trúc và chức năng của cầu dao: Trước khi mua sắm thì người dùng nên tìm hiểu, tham khảo kỹ về cấu trúc cũng như chức năng của bộ sản phẩm để đảm bảo phù hợp với công suất điện trong nhà mình.
Xác định đúng đầu dây điện: Việc biết cách đấu dây đúng đảm bảo việc sử dụng an toàn, bảo vệ hệ thống điện không bị quá tải.
Sử dụng dụng cụ đo đếm khoảng cách: Mọi người trước khi lắp đặt thiết bị điện tử thì cần sử dụng các dụng cụ đo đếm để kiểm tra động cơ, đo điện áp và dòng điện.
Kiểm tra động cơ trước khi sử dụng: Sau khi lắp đặt xong thì người dùng cần phải kiểm tra động cơ để đảm bảo thiết bị điện tử hoạt động ổn định.
Luôn tắt nguồn điện khi thực hiện thao tác đóng, ngắt: Trong quá trình đấu nối dây điện thì mọi người phải tắt nguồn các thiết bị để đảm bảo an toàn tránh xảy ra một số tai nạn không đáng muốn.
Sử dụng các thiết bị bảo vệ: Người dùng cần trang bị thêm một số thiết bị ngắt mạch, bảo vệ quá tải để tránh gây ra hư hỏng và cháy nổ.

Để sử dụng CB đảo chiều một cách hiệu quả và an toàn hãy lưu ý một số điều quan trọng khi đấu dây cũng như công suất của công trình. Ngoài ra, bảo dưỡng và sửa chữa phải được thực hiện thường xuyên.
